在自动化设备与气动系统中，气缸作为核心执行元件，其选型直接关系到系统的性能与可靠性。其中，可调行程气缸与标准气缸是两种常见类型，理解它们的异同并掌握正确的选型和推力计算方法至关重要。

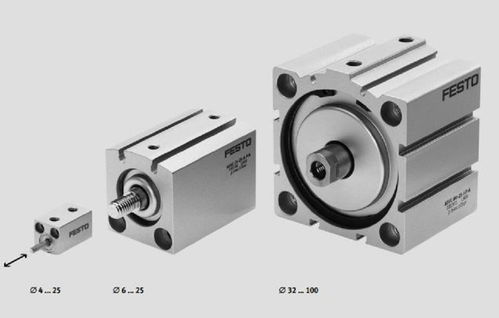

一、可调行程气缸与标准气缸的异同点
相同点：
1. 核心工作原理：两者均基于帕斯卡原理，利用压缩空气驱动活塞在缸筒内做直线运动，将气压能转换为机械能。
2. 基本结构：都包含缸筒、活塞、活塞杆、前后端盖、密封件等核心部件。
3. 主要功能：均用于实现推、拉、夹持、升降、定位等直线往复动作。
4. 驱动介质：通常都以经过过滤、干燥的压缩空气作为动力源。
不同点：
1. 行程特性：
* 标准气缸：行程是固定的，出厂后无法更改。活塞从一端运动到另一端的距离是确定的。
- 可调行程气缸：行程可以在一定范围内进行机械调节。通常通过外部可调的机械挡块、螺杆或内部可调螺钉来限制活塞杆的伸出或缩回位置，从而实现行程的精确设定和灵活变更。
- 应用场景：
- 标准气缸：适用于行程固定、无需频繁调整的场合，如简单的推送、分拣、开门等。成本通常较低。
- 可调行程气缸：适用于需要根据工件尺寸、工艺要求频繁或精确调整行程的场合，如柔性化生产线、夹具定位、压力控制（通过调节行程间接控制压紧力）、需要多点停止的场合等。它提高了设备的适应性和灵活性。
- 结构与成本：
- 标准气缸：结构相对简单，制造成本较低。
- 可调行程气缸：结构更复杂，增加了调节机构，因此采购成本通常高于同规格的标准气缸。
- 安装与维护：可调行程气缸的调节机构可能需要额外的维护，以确保定位精度和锁紧可靠性。
二、气缸选型要点
无论是选择标准气缸还是可调行程气缸，都应系统考虑以下参数：
- 气缸类型：根据需求决定是否需要行程可调。
- 缸径：决定了气缸的输出力大小，是计算推力的核心参数。
- 行程：所需活塞杆直线运动的长度。对于可调型，需明确其最大和最小可调范围是否满足要求。
- 工作压力：系统可供气压力（通常为0.1-1.0 MPa）。理论推力与此直接相关。
- 安装方式：根据负载和运动方式选择，如法兰式、脚座式、耳环式、摆动式等。
- 缓冲需求：行程末端是否需要缓冲装置来减少冲击和噪音。
- 环境与介质：考虑温度、湿度、粉尘及是否需使用耐腐蚀材料或特殊密封。
- 附件：是否需要磁性开关（用于位置检测）、调速阀（控制速度）、锁紧装置等。
选型流程建议：明确负载与动作要求 → 计算所需推力 → 初步确定缸径和工作压力 → 确定行程 → 选择气缸类型（标准/可调）及安装方式 → 考虑缓冲等附加功能 → 核对样本参数完成最终选型。
三、气缸推力计算
气缸的理论输出推力由缸径和工作气压决定，计算是选型的基础。
基本计算公式：
- 推力（伸出）：
推力(F) = 气缸活塞面积(A) × 工作压力(P) × 机械效率(η)
其中，活塞面积 A = π × (D/2)² = π × D² / 4
D 为气缸缸径（内径）。
- 拉力（缩回）：
拉力(F') = [π × (D/2)² - π × (d/2)²] × P × η = π × (D² - d²) / 4 × P × η
其中，d 为活塞杆直径。由于活塞杆侧存在杆腔，有效受压面积减小，故同条件下的拉力小于推力。
参数说明：
- 工作压力(P)：单位为兆帕(MPa)时，计算结果力单位为牛顿(N)。1 MPa = 10^6 Pa = 10 N/cm²。常用换算：0.4 MPa ≈ 4 kgf/cm²（工程大气压）。
- 机械效率(η)：考虑摩擦、密封等因素的损失，通常取0.7~0.9。精确值需参考制造商数据。
- 安全系数：在实际选型中，计算出的理论推力应乘以一个安全系数（通常为1.5~3），以克服启动静摩擦、负载波动、动态惯性力等，确保可靠工作。
计算示例：
假设选用缸径 D=50 mm，活塞杆径 d=16 mm，工作压力 P=0.6 MPa，机械效率 η=0.8。
1. 理论推力（伸出）：
F = π × (50/1000)² / 4 × 0.6×10^6 × 0.8 ≈ 942 N
2. 理论拉力（缩回）：
F' = π × [(50/1000)² - (16/1000)²] / 4 × 0.6×10^6 × 0.8 ≈ 850 N
- 考虑安全系数（取2）：所需气缸推力能力至少应为
942 N × 2 = 1884 N。据此可反推验证所选缸径是否足够，或需选择更大缸径。
###
选择可调行程气缸还是标准气缸，核心在于应用是否需要行程的灵活性。在明确类型后，科学的选型流程和准确的推力计算是确保气动系统稳定、高效运行的关键。务必以计算值为基础，结合实际工况预留安全余量，并参考可靠制造商的产品手册进行最终确认。
